Aufbau RCF Audio-Anlage
Typ
Aufbauanleitung
Schwierigkeitsgrad
⚠️ Mittel
Dauer
20 Minuten
Schritte
4
Benötigtes Material
- 1× RCF SUB 905-AS (Variante mit 2x RCF SUB 905-AS ist möglich)
- 2× RCF ART 910-A
- 1× Lautsprecherstativ
- 1× Distanzstange
- 1× Yamaha MG10
- Schuko-Stromkabel und Mehrfachsteckdosen
- XLR-Kabel
Positionierung der Anlage

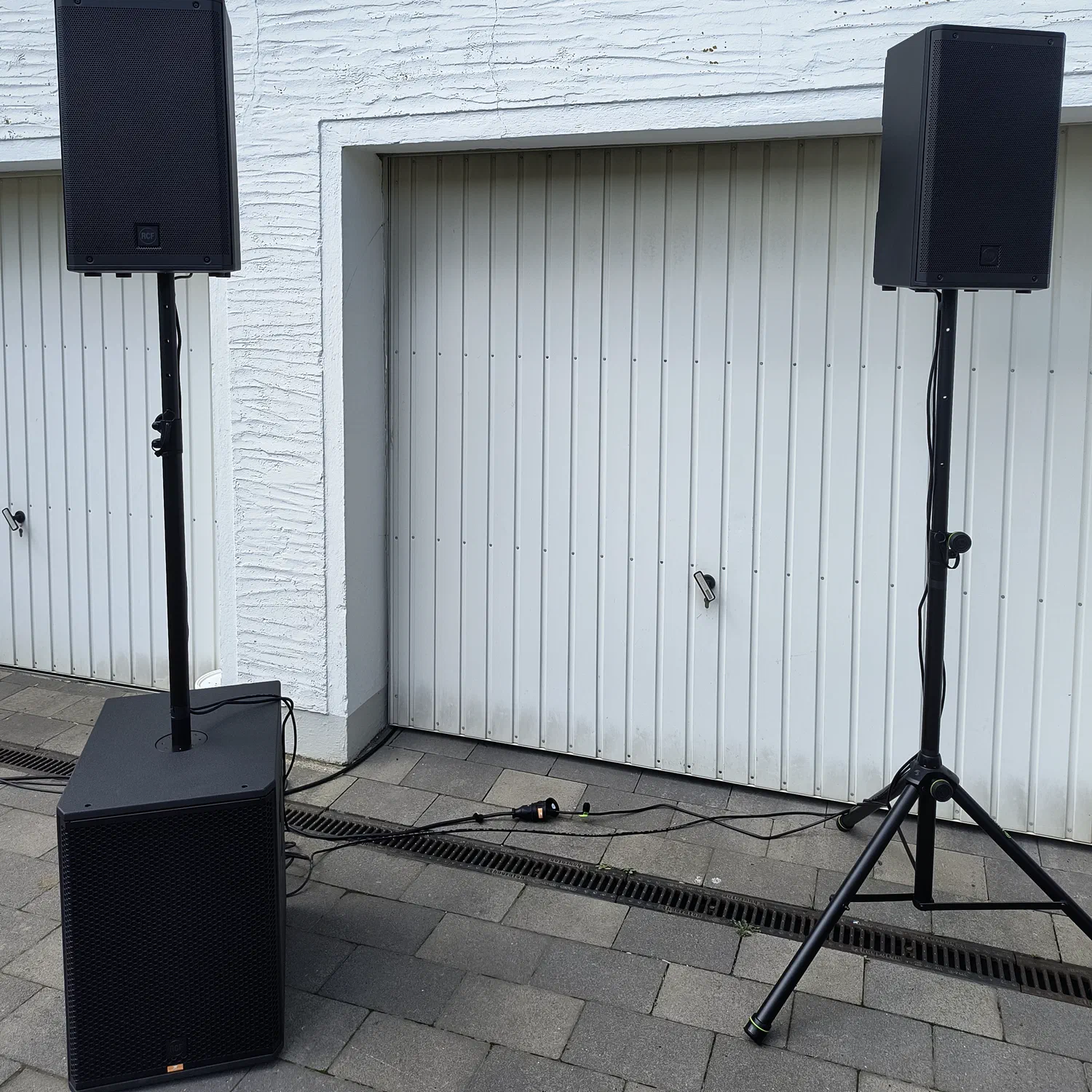

- Lautsprecher mittig vor die Tanzfläche stellen
- Etwas Abstand zur Tanzfläche (ca. 1-2 m) für besseren Klang und Sicherheit
- Distanz der linken und rechten Lautsprecher zueinander ca. 3-4 m
- Unterkante der Topteile ca. 1,8 m Höhe
- Lautsprecher auf Publikum ausrichten
Aufbau der Lautsprecher
Schritt 1.1
1.1
Subwoofer aufstellen
- Subwoofer auf ebenen, festen Untergrund stellen
- Darauf achten, dass der Subwoofer gerade steht
- Distanzstange oben in den Subwoofer einschrauben bzw. einsetzen
- Distanzstange herausziehen, Rändelschraube festziehen und Sicherungsstift einsetzen
- Alternative Aufbaumöglichkeit für zwei Subwoofer
- Beide Subwoofer zentral, unmittelbar nebeneinander aufstellen
- Vorteil: Gleichmäßige Bassverteilung im Raum wegen geringerer Interferrenzen
Schritt 1.2
1.2
Lautsprecherstativ aufstellen (entfällt bei Variante mit 2x Subwoofer)
- Stativ vollständig ausklappen
- Stativbeine weit geöffnet
- Streben möglichst parallel zum Boden ausrichten
- Inneres Rohr herausziehen, Rändelschraube festziehen und Sicherungsstift einsetzen
Schritt 1.3
1.3
Topteile montieren
- Bei einem Subwoofer:
- Ein Topteil auf die Distanzstange setzen, das zweite auf das Stativ.
- Bei zwei Subwoofern:
- Je ein Topteil auf die Distanzstange der beiden Subwoofer setzen.
Verkabelung
Schritt 2.1
2.1
Stromversorgung Stromverkabelung
- Alle Geräte mit Schuko-Kabeln an Mehrfachsteckdosen anschließen
- Netzstecker vollständig einstecken
- Kabel möglichst am Rand verlegen
Schritt 2.2
2.2

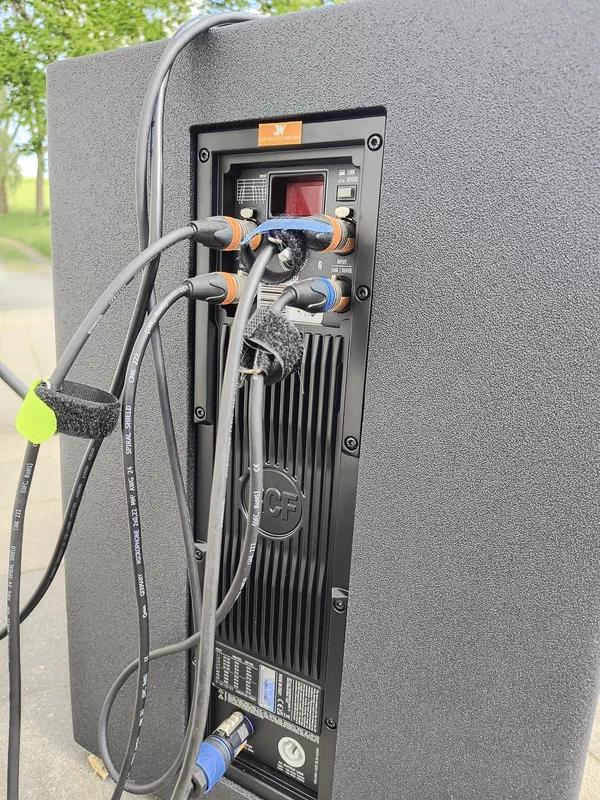

Für ein Subwoofer: Signalverkabelung (XLR)
- Vom MAIN OUT L/R des Mischpults in den Subwoofer
- Vom Subwoofer jeweils weiter:
- OUTPUT L → linkes Topteil
- OUTPUT R → rechtes Topteil
Schritt 2.3
2.3
Für zwei Subwoofer: Signalverkabelung (XLR)
- Vom MAIN OUT L/R des Mischpults in den INPUT L/R des ersten Subwoofers
- Vom OUTPUT L/R des ersten Subwoofers in den INPUT L/R des zweiten Subwoofers
- Vom OUTPUT L/R des zweiten Subwoofers jeweils weiter zu den Topteilen
Schritt 3
3
Einstellungen an den Lautsprechern

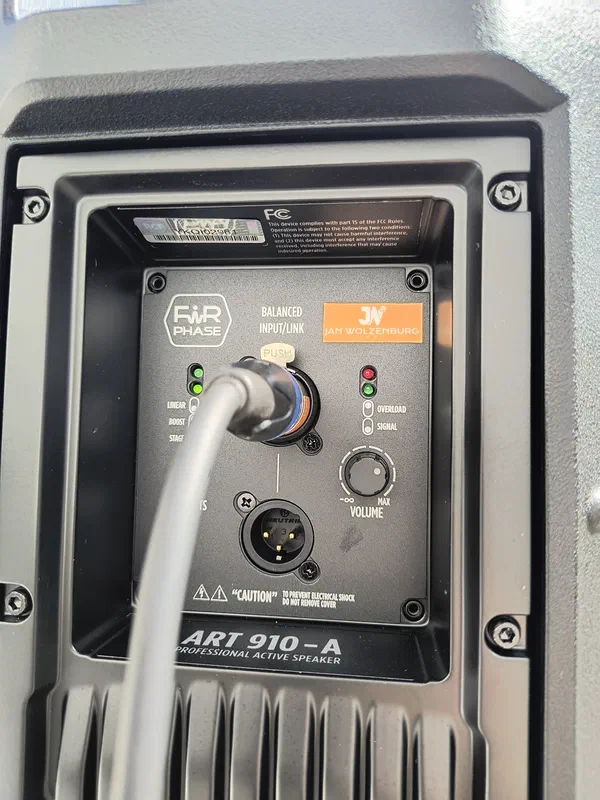

Topteile (RCF ART 910-A)
- Betriebsmodus auf LINEAR
- Grüne LED unten aktiv
- Lautstärkeregler auf ca. 2 Uhr (Dient als Ausgangspunkt)
Subwoofer (RCF SUB 905-AS)
- Lautstärke einstellen
- Regler einmal drücken: Einstellen der Pegelabsenkung
- Regler gegen den Uhrzeigersinn drehen, reduziert die Lautstärke
- Angezeigte Zahl stellt die Pegelreduktion dar
- Orientierungswerte (dienen als Startpunkt für die Einstellung):
- 6 dB, wenn ein Subwoofer verwendet wird
- 12 dB, wenn zwei Subwoofer verwendet werden
- LINK/XOVER
- LINK: Signal wird unverändert weitergegeben
- Wenn zwei Subwoofer miteinander verbunden werden
- XOVER: Nur höhere Frequenzen werden weitergegeben
- Wenn ein Subwoofer mit Topteilen verbunden wird
- LINK: Signal wird unverändert weitergegeben
Hinweis bei Aufbau mit DJ-Pult
- Beim Einpegeln auf die LIMITER-LED am Subwoofer achten:
- gelegentliches kurzes Aufleuchten = normal
- dauerhaftes Leuchten = Pegel reduzieren
- Grundsätzlich gilt: Main Out des Mischpults nicht im roten Bereich betreiben. Pegel, Lautstärke oder Gain an den Subwoofern und Topteilen so einstellen, dass Höhen und Tiefen ausgewogen sind.
Schritt 4
4

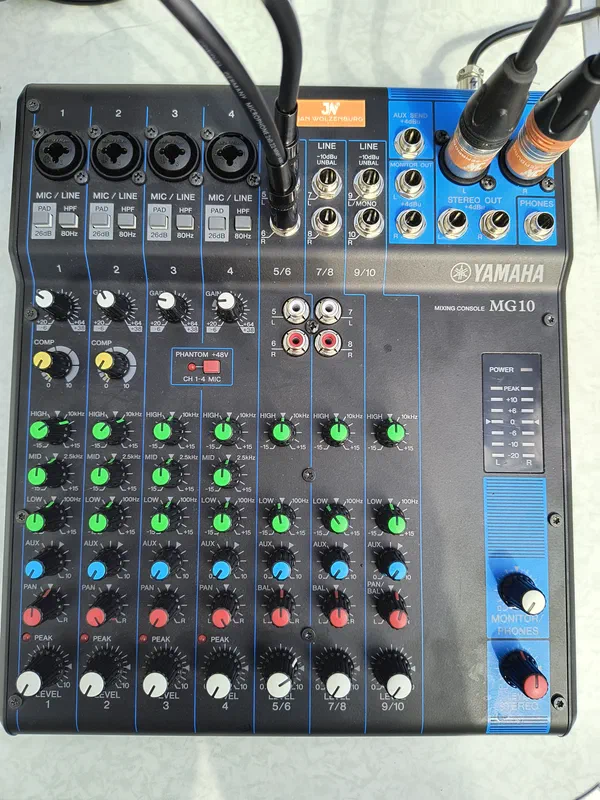

Einstellungen am Mischpult
Grundeinstellungen

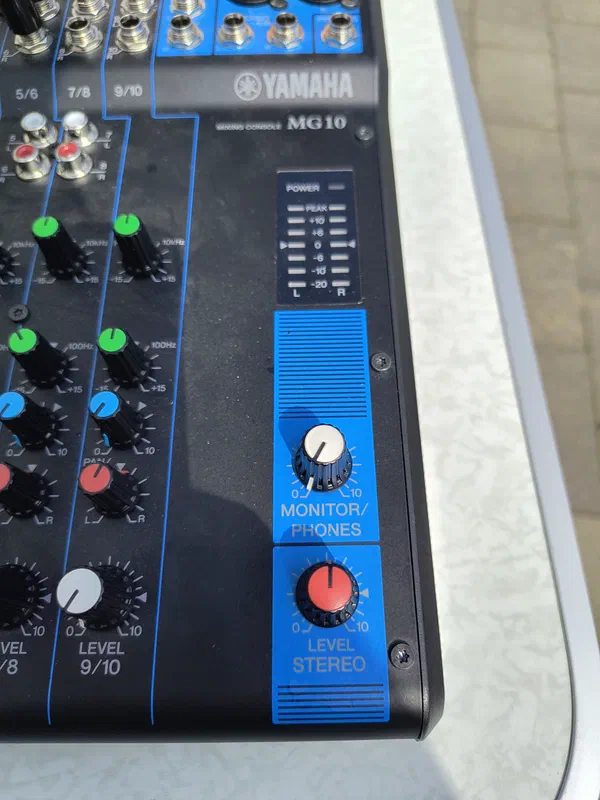

- Stereo-Eingang ca. 2–3 Uhr
- MAIN OUT / STEREO LEVEL auf ca. 12 Uhr
Lautstärke einstellen
- Wiedergabegerät (iPhone / Tablet / Laptop) auf volle Lautstärke stellen
- Musik starten

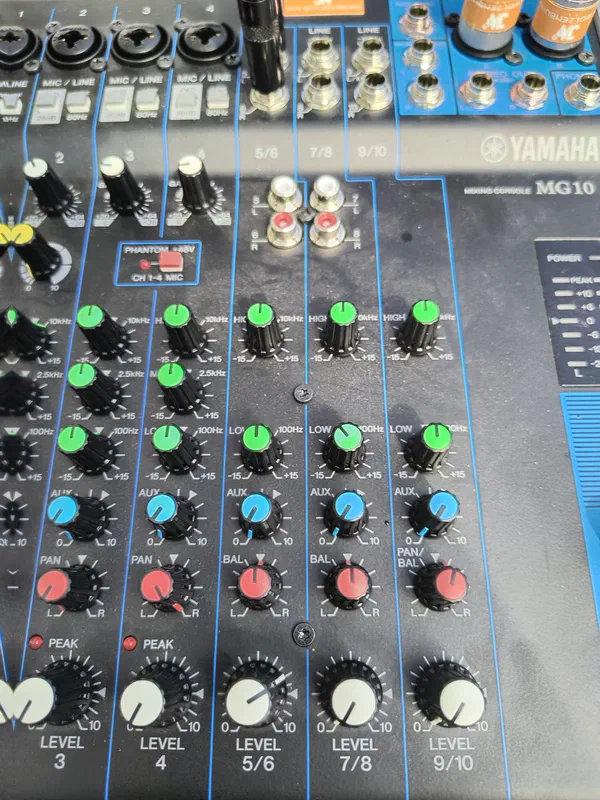

- Weißen Lautstärkeregler des Eingangskanals langsam erhöhen
- Gewünschte Lautstärke vorsichtig einstellen
Wichtig
- Lautstärke langsam erhöhen
- Verzerrungen vermeiden
- Keine dauerhaft roten LEDs
Wichtige Sicherheitshinweise
- Subwoofer und Stativ müssen gerade und stabil stehen
- Stativ vollständig ausklappen aufstellen
- Keine Kabel in Laufwege legen
- Stolperstellen vermeiden
- Technik vor Regen, Feuchtigkeit und Getränken schützen
- Keine Gegenstände auf Lautsprecher oder Mischpult stellen
- Direkt vor den Lautsprechern ist die Lautstärke sehr hoch
- Rücksicht auf Publikum und Umgebung nehmen
- Anlage nur trocken transportieren und lagern
